产品介绍

1、简述

非晶合金变压器是一种新型节能变压器。采用非晶合金制成的变压器与采用硅钢片制成的变压器，在相同电压等级，相同容量下比较，前者的空载损耗可减少60%-70%、励磁电流仅为硅钢片的1/8-1/12，总能量损耗可减少40%-60%.非晶合金是一种导磁性能突出的材料，采用国际上先进的超急冷技术，快速急冷凝固生产工艺，将液态金属以106°C/S冷却速度直接冷却形成厚度为0.02-0.04mm的固体薄带，得到原子排列组合上具有短程有序，长程无序特点的非晶合金组织，这种合金具有许多独特的性能特点，如优异的磁性、耐蚀性、耐磨性、高硬度、高强度、高电阻率等。典型的非晶态合金含80%的铁，而它的成分是硼和硅，是一种软磁材料，磁化功率小，不存在阻碍畴壁移动的结构缺陷。随着节能降耗已成为全球的共识，非晶合金变压器逐渐走向前台，前景非常广阔。

2、应用范围

本产品广泛用于城市、农村电网新建及改造项目。本产品变压器可取代硅钢片铁心的变压器而广泛使用于户外的配电系统。本产品的大量入网运行可取得良好的节能效果并可减少对大气的污染。本产品特别适用于电能不足和负荷波动大以及难以进行日常维护的地区。由于变压器采用全密封结构，避免变压器油与空气接触，因而可在潮湿的环境中运行，是城市和农村广大配电网络中理想的配电设备。

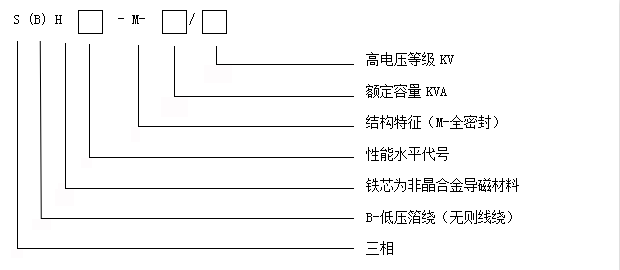

3、型号说明

4、标准

GB1094.1, GB1094.2，GB1094.3，GB1094.5，

IEC 60076-1，IEC 60076-2, IEC 60076-3, IEC 60076-5,

GB/T 25446，GB20052,etc

5、正常使用条件

海拔高度不超过1000m；

环境温度：最高气温+40℃;

最高日平均气温+30℃；

最高年平均气温+20℃；

户外最低气温-25℃

安装环境：地震引发的地面加速度为ag<2m/s

6、产品特点

1、节能降耗

SH(B)15-M非晶合金铁芯油浸式变压器

与S11同容量变压器相比，空载损耗下降60%左右，空载电流下降60%左右。

SH(B)16-M非晶合金铁芯油浸式变压器

与S11同容量变压器相比，空载损耗下降60%左右，空载电流下降60%左右，负载降低10%

2、抗突发短路的能力增强；

   低压采用铜箔绕制，使变压器的电场均匀分布，低压内框采用成型硬纸筒，高压外半叠一层绕一层无韦玻璃粘带，压紧垫块采用层压木，增强变压器的机械强度，变压器采用真空注油，可完全排除线圈中气泡，从而整体提高变压器的抗突发短路能力

3 、变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量；

4、箱沿采用不锈钢螺栓，外观美观。

5、油箱采用全密封油箱，使变压器油与空气隔离，减慢变压器油的老化，密封件采用成型件，增强变压器密封可靠性。

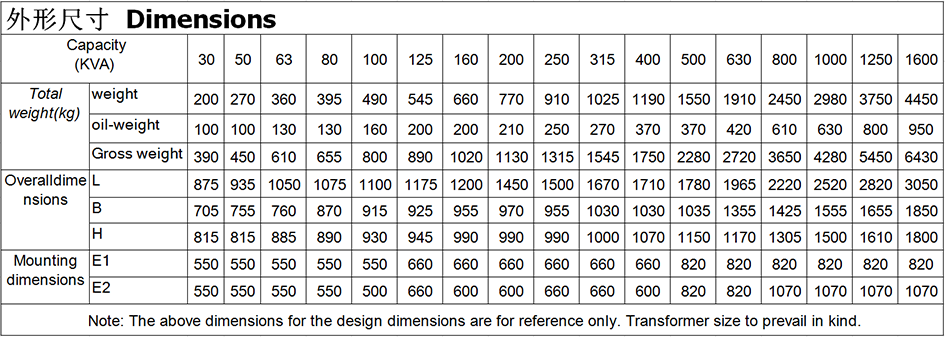

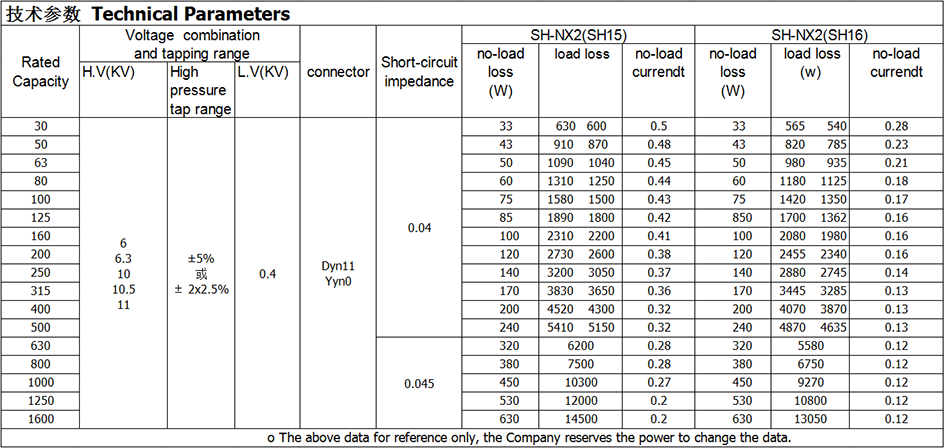

产品参数
