详情介绍：

产品参数

1、简述

西方发达国家及东南亚,南北美洲地区,大量使用单相变压器作为配电变压器。在供电分散的配电网络中,单相变压器作为配电变压器有较大的优点。它可以减少低压配电线路的长度,减少线路损失,提高供电质量,采用了高效节能卷铁心结构设计,该变压器的特点是采用柱上式悬挂安装方式,体积小,基建投资小,减少低压供电半径,可降低低压线路损69%以上,变压器采用全密封结构,过负荷能力强,连续运行可靠性高,维护简单。

2、应用范围

农村电网,偏远山区,分散村落,农业生产,照明和动力用电,也可用于铁路、城市电网节能改造柱上式配电线路.可单相运行或三台单相成组作为三相运行。

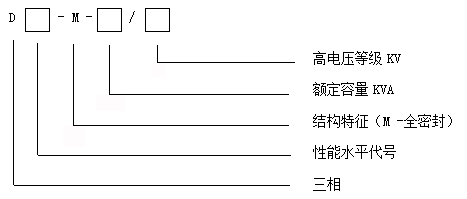

3、型号说明

4、标准

GB1094.1, GB1094.2，GB1094.3，GB1094.5，

IEC 60076-1：2000，IEC 60076-2：1993, IEC 60076-3：2000, IEC 60076-5：2006,

JB/T 10317， etc

5、正常使用条件

海拔高度不超过1000m；

环境温度：最高气温+40℃;

最高日平均气温+30℃；

最高年平均气温+20℃；

户外最低气温-25℃

安装环境：地震引发的地面加速度为ag<2m/s

6、产品特点

提供两种型式单相配电变压器普通型、全自保型

普通型标准配置

变压器油箱均为圆筒密封式结构，所有变压器均有接地装置与吊钩、美国标准的安装吊绊、压力释放阀。一只（或两只）高压套管在箱盖引出，低压套管在箱壁引出，均配有带孔螺栓型接线端子。高压分接开关调节应在切断电源情况下进行，按铭牌上所指示的调节位置进行链接。

全自保型标准配置

变压器为全自保型，对雷电、短路和过载能起自身保护作用，自保护系统又能保护输配电线路不因变压器自身故障而引起断电，其结构特征除了与普通型有相同之处外，如圆筒型油箱，箱外有吊钩，安装吊绊、接地装置、铭牌、一级铁芯、绕组结构，另有以下特点和装备：

一只（或两只）高压套管，从箱盖引出，套管内藏限流熔断器。

一只（或两只）避雷器，安装在箱壁上，端部靠近高压套管出线端，以铜带相连接。一只次级断路开关装在箱内，在箱壁装有箱外操作手柄、过载复位和信号灯。低压套管在箱壁引出，X2装有接地装置，单套管一端通过高压套管引出，另一端接地。

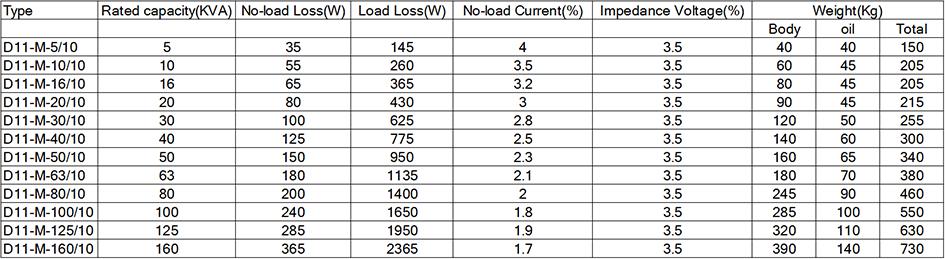

产品参数
