产品介绍

1、简述

立体卷铁芯油浸式变压器，是一种结构更合理，性能更优良，制造成本更低的新型高可靠性变压器产品。该产品突破传统的平面式结构，采用三相对称立体式结构。其中磁路中无气隙，硅钢带的导磁方向与磁路方向一致，三个磁路长度一致，且磁路最短等特点。采用传统材料，但运行噪音更低，结构更紧凑的高效节能产品。

2、应用范围

产品广泛用于城市、农村电网新建及改造项目。本产品的大量入网运行可取得良好的节能效果并可减少对大气的污染。本产品特别适用于电能不足和负荷波动大以及难以进行日常维护的地区。由于变压器采用全密封结构，避免变压器油与空气接触，因而可在潮湿的环境中运行，是城市和农村广大配电网络中理想的配电设备。

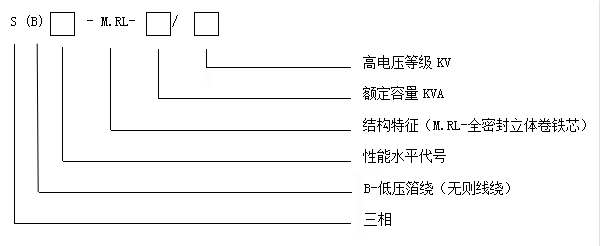

3、型号说明

4、标准

GB1094.1, GB1094.2，GB1094.3，GB1094.5，

IEC 60076-1：2000，IEC 60076-2：1993, IEC 60076-3：2000, IEC 60076-5：2006,

GB/T 25438，GB20052,etc

5、正常使用条件

海拔高度不超过1000m；

环境温度：最高气温+40℃;

最高日平均气温+30℃；

最高年平均气温+20℃；

户外最低气温-25℃

安装环境：地震引发的地面加速度为ag<2m/s

6、产品特点

1、节能降耗，降低噪音

S14-M.RL立体卷铁芯油浸式变压器

与S11同容量变压器相比，空载损耗下降35%左右，负载损耗下降15%左右，空载电流下降80%左右，噪音下降8dB（A）~13dB（A）

S13-M.RL立体卷铁芯油浸式变压器

与S11同容量变压器相比，空载损耗下降25%左右，空载电流下降70%左右，噪音下降7dB（A）~10dB（A）

S11-M.RL立体卷铁芯油浸式变压器

与S11同容量叠片变压器相比，空载电流下降50%左右，噪音下降5dB（A）~8dB（A）

2、质量稳定，生产效率高

变压器铁心由专用的卷绕机完成，最大限度消除人工叠片、叠装、拆插上铁轭造成的质量波动，并可节约人力资源。

3、抗突发短路能力强

线圈被压面积增加16%，夹件采用一体焊接，增强了整体机械强度，抗突发短路能力强；

4、由于变压器铁芯是一个整体，使得偷盗更加困难，具有较好的防盗性。

5、箱沿采用不锈钢螺栓，外观美观。

6、油箱采用全密封油箱，使变压器油与空气隔离，减慢变压器油的老化，密封件采用成型件，增强变压器密封可靠性。
