详情介绍：

产品介绍

1、简述

随着电力负荷增长，原有10kV配电系统显现出容量小、损耗大、供电半径短、占用通道、占用土地多等劣势，配电网建设与土地资源利用的矛盾日益突出。10KV配电系统已经不能很好的满足要求，而将10KV升压到20KV，线路能量损耗可减少75%，供电半径增加60%,并节约变电站数量和土地，减少线路走廊灯资源。在10KV系统向20KV系统转变过程中，存在现在只有10KV供电系统，但不久后要改为20KV系统供电的情况。本产品能够在10KV和20KV两个电压间相互转换，用户不必作二次投入，节约开资。

2、应用范围

本产品适用于负荷密度高、电力需求增长迅猛的区域，以及新兴区域或现状电网基础比较薄弱场所。

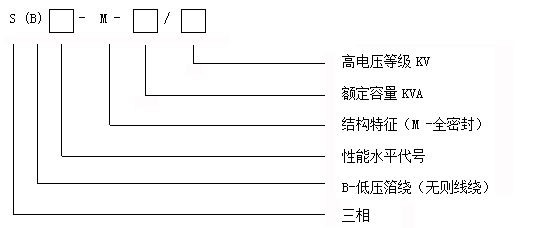

3、型号说明

4、标准:

GB1094.1, GB1094.2，GB1094.3，GB1094.5

IEC 60076-1：2000，IEC 60076-2：1993, IEC 60076-3：2000, IEC 60076-5：2006,

GB/T 25289,etc

5、正常使用条件

海拔高度不超过1000m；

环境温度：最高气温+40℃;

最高日平均气温+30℃；

最高年平均气温+20℃；

户外最低气温-25℃

安装环境：地震引发的地面加速度为ag<2m/s

6、产品特点

1、变压器内置电压转换开关，可实现10KV和20KV两种电压等级的转换。

2、转换后联结组别不变，且两种电压运行状态下无闲置匝数。

3 、低压采用铜箔绕制，使变压器的电场均匀分布，低压内框采用成型硬纸筒，高压外半叠一层绕一层无韦玻璃粘带，压紧垫块采用层压木，增强变压器的机械强度，变压器采用真空注油，可完全排除线圈中气泡，从而整体提高变压器的抗突发短路能力。

4、箱沿采用不锈钢螺栓，外观美观。

5、密封件采用成型件，增强变压器密封可靠性。

产品参数
