1、简介

      无功功率补偿装置在电力供电系统中所承担的作用是提高电网的功率因数，降低供 电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

2、产品特点

      工业生产广泛使用的交流异步电动机、电磁炉等设备都是感性负载，这些感性的负载在进行能量转换过程中，使加在其上的电压超前电流一个角度，这个角度的余弦叫做功率因数。当功率因数即无功功率很大时，会有以下危害：

• 增大线路电流，使线路损耗加大，浪费电能；

• 因线路电流增大，一旦输电线路较远，线路上的电压降就大，电压过低就可能影响设备正常使用。

3、电容补偿后

• 提高母线及馈线的电压。

• 提高单位的用电功率因数。

• 减少电站进线的总电流。

• 降低配电线路无功电能的输送，可以减少配电线路上的电能损耗。

• 增加变压器的带载能力。

• 挖掘设备的潜力，提高设备的出力，充分提高设备的利用率。

4、型号含义

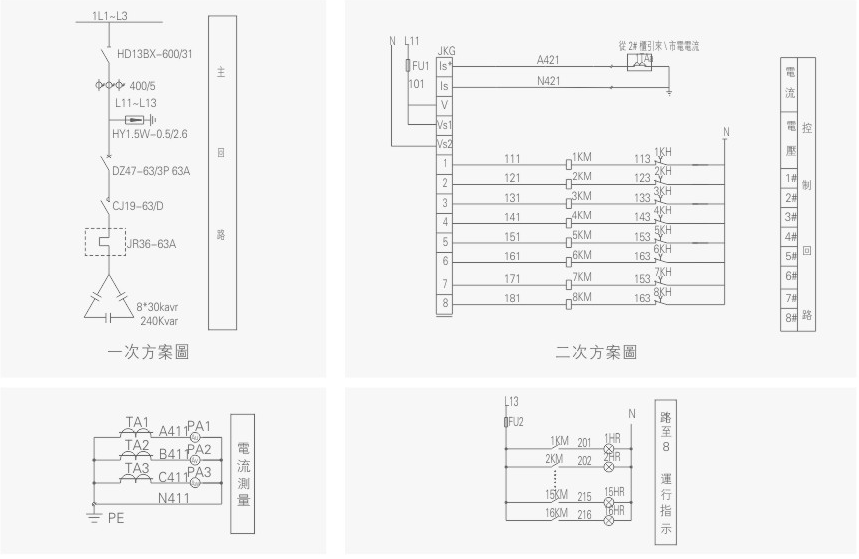

5、方案结构

产品参数

• 执行标准：GB/T14549、GB/T15576

• 环境温度：-25℃~+55℃，相对湿度≤90%RH（25℃）

• 额定工作电压：三相四线，系统电压220V~1650V，可依据用户要求

• 谐波吸收率：3次、5次谐波平均90%, 7次、11次谐波平均达85%

• 单台最大无功补偿容量：405kvar

• 保护功能：过流保护、过热保护、过压保护

• 装置启动及停机方式：自动、手动
